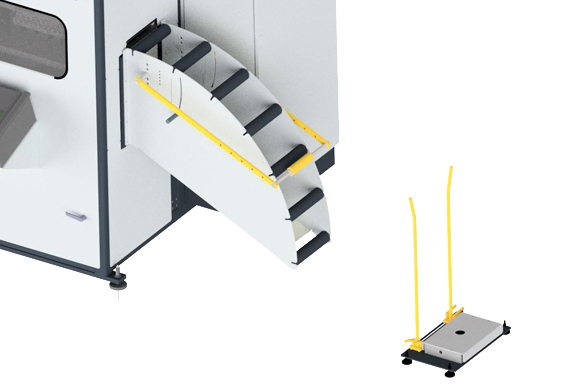

Die Bandführung besteht aus einem Rollenkorb am Auslauf der Richtmaschine mit integrierter Bandschlaufenüberwachung (Band zu straff) über Tastarm.
Die Ultraschall-Schlaufensteuerung ist in einem separaten Gehäuse mit Bodenbefestigungsmöglichkeit untergebracht. Seitliche Führungsstangen führen das Band zentral über dem Ultraschallkopf. Ein integrierter Massekontakt stoppt das Band bei Berührung der Bodenplatte.
Die Schlaufensteuerung regelt den Hauptantrieb automatisch schnell-langsam und sorgt somit für einen ruhigen Bandlauf.

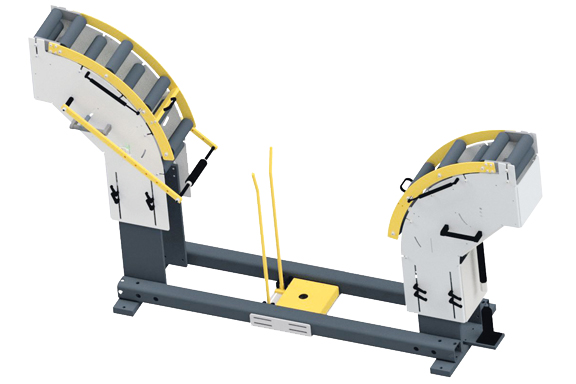

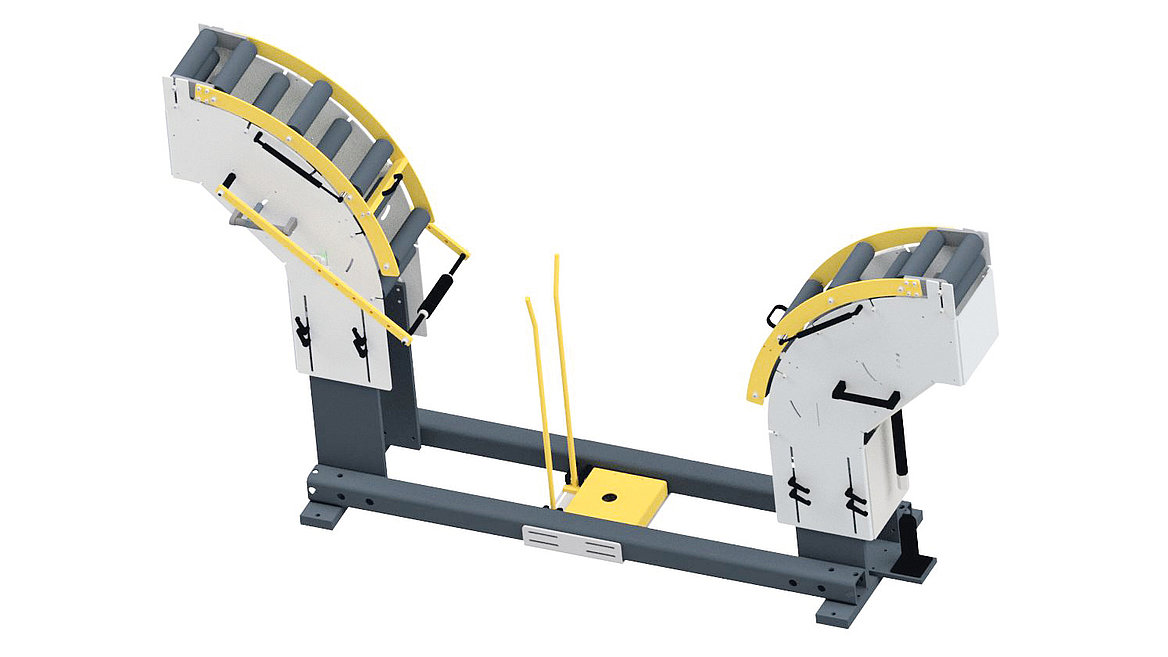

Die Bandführung ist zwischen Richtmaschine und Presse positioniert und wird als doppelseitiger Rollenkorb in geschlossener Bauweise ausgeführt. Die Rollen sind direkt in den Rollenkörben gelagert und gewährleisten eine stabile und präzise Bandführung.
Eine mechanische, stufenlos einstellbare Höheneinstellung erlaubt die Anpassung an unterschiedliche Presseneinlaufhöhen, wie sie durch wechselnde Werkzeuge entstehen.
Integriert ist eine Schlaufensteuerung über einen Ultraschallsensor, der zwischen den beiden Rollenkörben auf Höhe der Verbindungsleisten montiert ist. Der Sensor überwacht den Banddurchhang sowohl auf Minimal- als auch auf Maximalwerte. Zusätzlich erfolgt eine Überwachung des Bandendes.

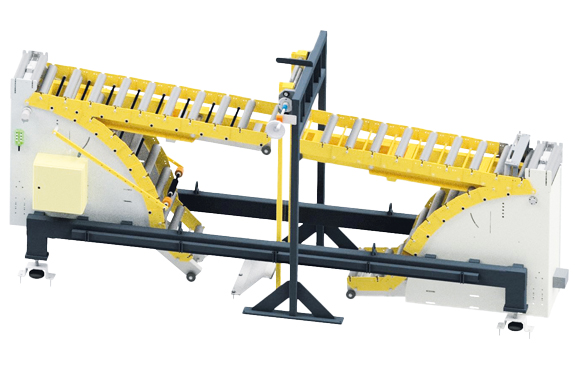

Der Bandübergabetisch ist hinter der Richtmaschine angeordnet und wird als doppelseitiger Rollenkorb in geschlossener Bauweise ausgeführt. Die Rollen sind in einer speziellen Gliederkette gelagert.
Durch Hochschwenken der Gliederkette entsteht eine ebene Übergabefläche. Beim Abschwenken bildet sie einen Radius, der für die maximale Banddicke ausgelegt ist. Beide Gliederketten werden beim Hochschwenken automatisch auf die gleiche Höhe angehoben, was eine problemlose Übergabe des Bandes von der Richtmaschine zur Presse ermöglicht.
Eine mechanische, stufenlose Höheneinstellung erlaubt die Anpassung an unterschiedliche Presseneinlaufhöhen, wie sie durch den Einsatz verschiedener Werkzeuge entstehen. Die Höhenverstellung erfolgt manuell über integrierte Wagenheber.
Die Bandübergabe verfügt über eine integrierte Schlaufensteuerung mit Laser, der oberhalb des Bandlaufs zwischen den beiden Rollenkörben installiert ist. Der Banddurchhang wird auf Minimal- und Maximalwerte überwacht. Zusätzlich erkennt die Steuerung das Bandende.
Standardmäßig ist eine Übergabe nur möglich, wenn das Band ausreichend steif ist, um auf einer Länge von 200 mm nicht durchzuhängen. Ebenso muss das Band in der Lage sein, sich über die notwendige Strecke von der Richtmaschine bis zum Vorschub schieben zu lassen.
Die Rollen der Gliederkette sind kunststoffbeschichtet, wodurch Bandbeschädigungen verhindert werden. Gleichzeitig sorgt die Beschichtung für einen ruhigeren Bandlauf.

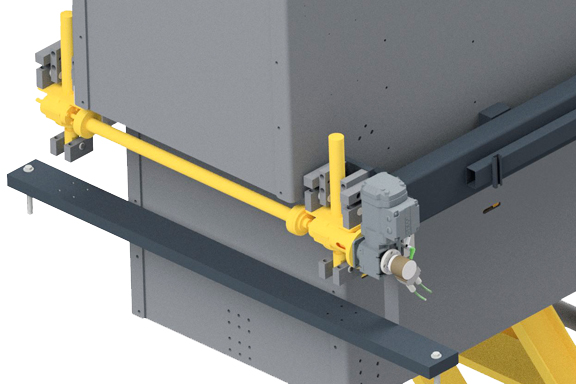

Höhenverstellung motorisch
Die Höhenverstellung erfolgt motorisch. Die Einlaufhöhe kann am Bedienrechner abgelesen werden.

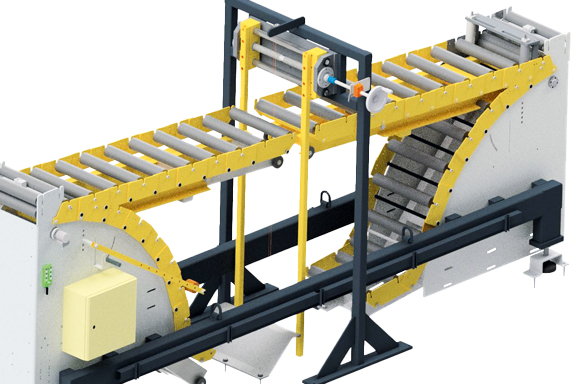

Bandseitenführung
In der Mitte der Bandübergabe befindet sich eine Bandseitenführung, welche aus zwei vertikalen Seitenführungsstangen besteht und zentral über Spindel eingestellt werden kann.

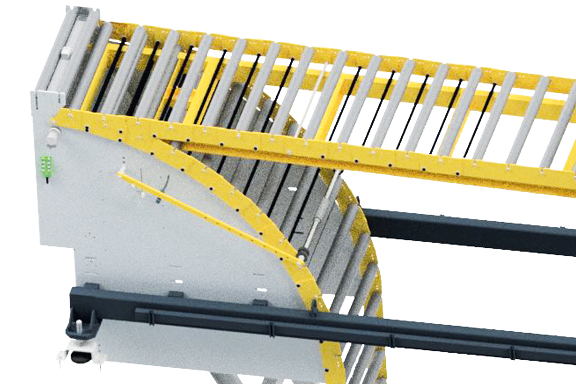

Bandschlaufenüberwachung
Am Rollenkorb ist ein Tänzerarm angebracht, der die Bandschlaufe überwacht.
Reicht die Schlaufe nicht aus oder tritt ein Fehler auf, schaltet der Tänzer die nachfolgende Maschine automatisch ab.
Bandschlaufenüberwachung Grube
Die Bandschlaufe wird in der Grube durch eine Lichtschranke überwacht, welche das Signal“ Schlaufe gefüllt“ auslöst. Hierdurch stoppt die Richtmaschine und warten bis wieder Material aus der Schlaufe entnommen wird.
